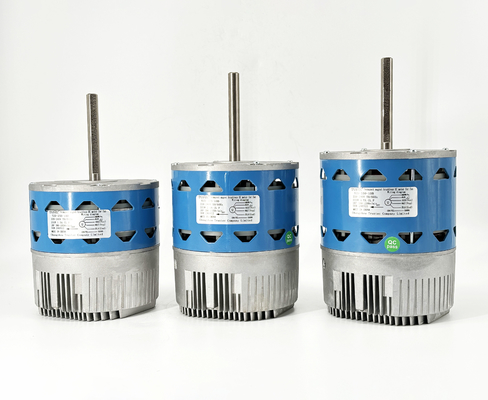

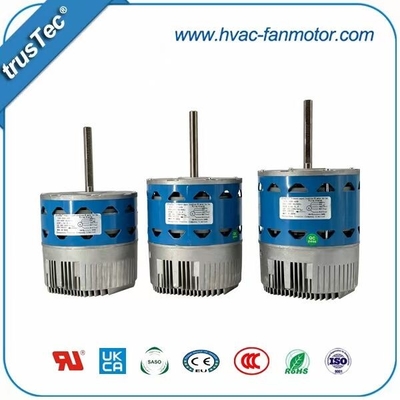

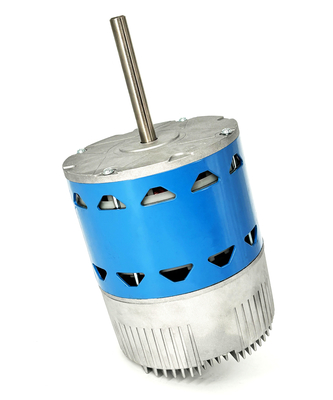

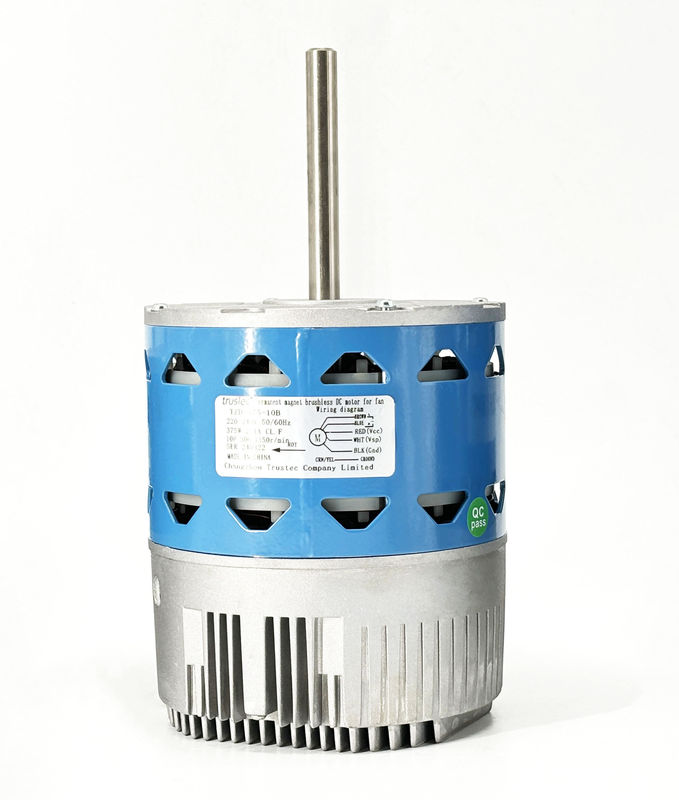

Động cơ thổi ECM

Động cơ ECM tích hợp hiệu quả cao cho các ứng dụng trong nhà HVAC

Tổng quan sản phẩm

Động cơ thổi ECM là một giải pháp động cơ tích hợp đầy đủ hiệu quả cao được thiết kế cho thiết bị di chuyển không khí HVAC trong nhà.Bằng cách kết hợp công nghệ động cơ nam châm vĩnh viễn tiên tiến với bộ điều khiển tích hợp thông minh, nó cung cấp lưu lượng không khí ổn định, giảm tiêu thụ năng lượng, và hoạt động yên tĩnh, đáng tin cậy.

Động cơ này được thiết kế để thay thế các động cơ PSC truyền thống và động cơ ECM mô-men xoắn cố định X13 / và được sử dụng rộng rãi trong lò, máy xử lý không khí và hệ thống HVAC dân cư hoặc thương mại nhẹ.

Chỉ dành cho thiết bị HVAC trong nhà.

Công nghệ cốt lõi

Động cơ đồng bộ nam châm vĩnh viễn (PMSM)

Thiết kế động cơ hiệu quả cao mang lại hiệu suất vượt trội và giảm mất năng lượng.

Bộ điều khiển thông minh nhúng

Điện tử điều khiển tích hợp để vận hành động cơ chính xác và tương thích hệ thống.

Kiểm soát vector không cảm biến

Công nghệ điều khiển tiên tiến đảm bảo hoạt động trơn tru mà không cần cảm biến bên ngoài.

Định hướng quay tự động

Tự động phát hiện hướng lưu lượng không khí chính xác trong khi khởi động để ngăn chặn lỗi cài đặt.

Những lợi ích chính

Hiệu quả năng lượng cao

Hiệu quả ECM vượt quá 85%, giúp giảm tổng lượng tiêu thụ điện của hệ thống.

Hoạt động yên tĩnh và trơn tru

Bắt đầu và dừng nhẹ giảm thiểu tiếng ồn và căng thẳng cơ khí.

Hiệu suất lưu lượng không khí nhất quán

Điểm quay liên tục đảm bảo lưu lượng không khí ổn định qua nhiều cấp tốc độ.

Kết hợp hệ thống dễ dàng

Nền tảng hai điện áp đơn giản hóa việc thay thế và lắp đặt.

Cài đặt không có lỗi

Khám phá tự động xoay ngăn không khí không đúng hướng.

Sự đáng tin cậy lâu dài

Các tính năng bảo vệ tích hợp bảo vệ cả động cơ và bộ điều khiển.

Thông số kỹ thuật điện

Input & Power

• Điện áp đầu vào: 115-120 VAC ± 10% hoặc 220-230 VAC ± 10%

• Tần số: 50 / 60 Hz

• Giai đoạn: Giai đoạn đơn (L / N / PE)

Tiêu thụ năng lượng

• Năng lượng đầu vào tối đa: 1000 W

• Dòng điện đầu vào tối đa: 15 A

• Tiêu thụ năng lượng chờ: < 5 W

Chế độ hoạt động

• Chu kỳ làm việc: liên tục (S1)

Hiệu suất động cơ

Đặc điểm vận động

• Loại động cơ: động cơ đồng bộ với nam châm vĩnh viễn (PMSM)

• Phương pháp điều khiển: Kiểm soát vector không cảm biến

Phạm vi hiệu suất

• Các cấp độ tốc độ: 600 / 750 / 900 / 1070 / 1200 RPM

• Phạm vi năng lượng: 1/6 1 HP

• Hiệu quả động cơ: > 85%

Kiểm soát tốc độ linh hoạt

Phương pháp kiểm soát hỗ trợ

• Điều khiển AC: 10 ̊30 VAC

• Điều khiển DC: 827 VDC

• Phòng điều khiển PWM: 50~200 Hz, chu kỳ hoạt động 10~90%

Logic ưu tiên tín hiệu

SP5 > SP4 > SP3 > SP2 > SP1

Khi không có tín hiệu điều khiển, động cơ vẫn tắt.

Định hướng quay tự động (ARDI)

Sau khi khởi động AC ban đầu, động cơ tự động thực hiện các chu kỳ phát hiện hai chiều ngắn để xác định hướng lưu lượng không khí chính xác.

Chức năng này đơn giản hóa việc cài đặt và giúp tránh các vấn đề về hiệu suất do xoay động cơ không chính xác.

Không tắt động cơ trong quá trình này.

Hệ thống bảo vệ tích hợp

Bảo vệ điện và nhiệt

• Bảo vệ rotor bị khóa

• Bảo vệ quá tải

• Bảo vệ điện áp quá cao và điện áp thấp

• Bảo vệ nhiệt độ quá cao

Bảo vệ hệ thống

• Bảo vệ quá tải

• Bảo vệ mạch ngắn

• Khôi phục lỗi tự động

Điều kiện môi trường và hoạt động

Môi trường hoạt động

• Nhiệt độ hoạt động: ¥15°C đến +45°C

• Độ ẩm: < 90% RH (không ngưng tụ)

Điều kiện lưu trữ

• Nhiệt độ lưu trữ: 40 °C đến + 60 °C

Xếp hạng bảo vệ

• IP40 (chỉ sử dụng trong nhà)

Để làm mát đúng cách, động cơ phải được lắp đặt trong đường lưu lượng không khí của hệ thống HVAC.

Thông tin về cài đặt

Thông số kỹ thuật cơ khí

• Kích thước khung: NEMA 48

• Phương pháp lắp đặt: Nắp dây đeo bụng

• Chiều kính trục: 1/2 inch

Ghi chú cài đặt

Đảm bảo bánh xe thổi được tập trung đúng cách và dây dẫn thoát xuống dưới trong quá trình lắp đặt.

Bảo trì

Yêu cầu bảo trì

Động cơ được bôi trơn vĩnh viễn và không cần bôi trơn thường xuyên.

Các phương pháp khuyến cáo

• Thay lọc không khí thường xuyên

• Làm sạch bánh xe thổi

• Phòng chống độ ẩm

• Dịch vụ bảo trì hệ thống HVAC hàng năm

Phân tích giải quyết sự cố

Các vấn đề chung

• Động cơ không hoạt động: Không có nguồn điện hoặc không có tín hiệu điều khiển

• Tốc độ sai: Chọn mức tín hiệu sai

• Tắt động cơ: Chức năng bảo vệ được kích hoạt

• Tiếng ồn bất thường: Sự mất cân bằng bánh xe thổi

Sự đáng tin cậy và bảo hành

Dữ liệu đáng tin cậy

• MTBF: ≥ 20.000 giờ

• Kháng cách nhiệt: ≥ 100 MΩ

• Năng lượng dielektrik: 1800 VAC

Thông tin bảo hành

• Thời gian bảo hành: 18 tháng

Việc lắp đặt không chính xác sẽ làm mất hiệu lực bảo hành. Thiệt hại do hệ thống dây không chính xác, tiếp xúc với độ ẩm, sử dụng sai hoặc hoạt động ngoài điều kiện định mức không được bảo hiểm.

Khả năng kết nối

X13 Khả năng tương thích

Động cơ thổi ECM này theo cùng một khái niệm dây điều khiển nhưĐộng cơ ECM mô-men xoắn cố định GE X13, cho phép dễ dàng thay thế và tương thích với các hệ thống HVAC hiện có.

Thông báo quan trọng

Không áp dụng điện áp cao cho các đầu cuối tín hiệu điện áp thấp.
