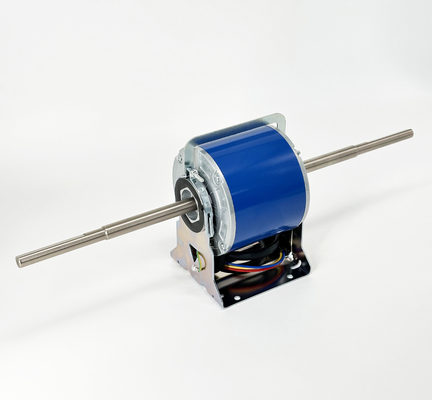

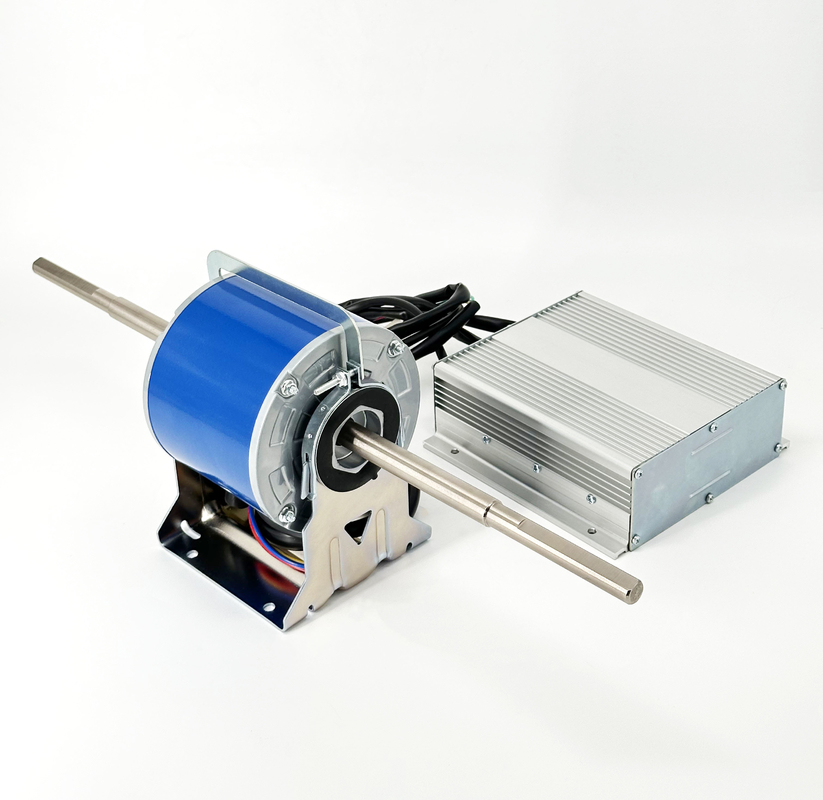

Động cơ BLDC cho động cơ cuộn dây quạt - 160W 1500RPM 220V 50HZ

Tính năng sản phẩm

● Năng lượng: 220V, 50Hz
● POLES:8P
●Năng lượng đầu ra: 160W
●Làm việc theo kiểu:S1
● Lớp cách nhiệt: B
● Nhiệt độ môi trường: -10 ~ 45 °C
●CHÚNG SỐNG: ≤RH90%
● ĐIẾN: CW(LE)
●Tốc độ: 1500 vòng/giờ

Định dạng định giá

Các thông số chính

PS: tất cả các kích thước có thể được tùy chỉnh theo yêu cầu của khách hàng.

Tính năng sản phẩm

1Phạm vi tốc độ rộng, khả năng quá tải mạnh, độ tin cậy cao, ổn định tốt.

2Đặc điểm mô-men xoắn tuyệt vời, hiệu suất mô-men xoắn tốt ở tốc độ trung bình và thấp, mô-men xoắn khởi động lớn, dòng khởi động nhỏ.

3- Cấu trúc hợp lý, hiệu quả cao, nhiệt độ tăng thấp, tiếng ồn thấp, rung động nhỏ.

Ứng dụng sản phẩm

1. Máy điều hòa không khí và các thiết bị thông gió khác

Ưu điểm chính

1Quản lý hàng đầu của chúng tôi được sinh ra từ các kỹ thuật viên động cơ.

2Ứng dụng OEM và ODM.

3. UL, CCC, ROHS, chứng chỉ CE và kiểm soát chất lượng nghiêm ngặt.

4Chúng tôi đã có hơn 10 năm kinh nghiệm xuất khẩu, đặc biệt là Trung Đông và Nam Mỹ.

5- Có một đội ngũ bán hàng có năng lực và trung thực, luôn luôn hiệu quả cho tất cả các yêu cầu của bạn.

Cấu trúc

Một động cơ DC không chải bao gồm hai phần chính: rotor và stator

Stator

Stator mang các cuộn dây của động cơ không giống như động cơ DC chải; cuộn dây không nằm trong rotor nhưng được cuộn và gắn vào stator.hình thành cuộn statorCác vòng cuộn có thể được sắp xếp theo hai cấu hình: tập trung và phân tán.Trong một vòng cuộn tập trung, mỗi pha được cuộn xung quanh một cánh tay stator và tạo ra một hình sóng EMF ngược theo dạng trapezoidal.cung cấp một đầu ra EMF ngược sinus. Một sinusoidal back-EMF làm giảm xoay mô-men xoắn nhưng liên quan đến bọc đồng thêm.

Rotor

Rotor bao gồm chủ yếu là một trục và một nam châm vĩnh cửu với các cực nam châm xen kẽ.Có nhiều cột có thể cải thiện mô-men xoắn nhưng giảm tốc độ tối đaNam châm ferrite thường được sử dụng trong rotor, nhưng nam châm đất hiếm đã thay thế đáng kể vai trò này.đặc biệt là trong xe điện vì mật độ năng lượng cao hơn ở kích thước nhỏ hơn nhiều, cung cấp một thiết kế động cơ nhẹ hơn và nhỏ gọn hơn.

Thiết kế rotor bên trong hoặc inrunner

Phần lớn động cơ BLDC sử dụng bố trí mà rotor nam châm vĩnh cửu nằm bên trong một stator cuộn.và khả năng giảm tối thiểu vòng tròn tổng thể của đơn vị động cơTuy nhiên, cần phải sử dụng nam châm năng lượng cao và có thể có tác động đến chi phí. Bởi vì quán tính thấp của nó, thiết kế inrunner phù hợp với các ứng dụng tốc độ cao, chẳng hạn như máy quạt, xe RC,và xe điện.

Thiết kế rotor bên ngoài hoặc outrunner

Trong thiết lập này, rotor bên ngoài là nhà chứa stator và lớn hơn trong một động cơ thông thường.Điều này cung cấp một khoảnh khắc quán tính cao hơn và giảm mô-men xoắn sóng cung cấp một vòng xoay trơn tru ở tốc độ thấpThiết kế này thường được tìm thấy trong các ứng dụng mô-men xoắn cao, chẳng hạn như máy bơm và quạt (vì lồng rotor có thể hoạt động như một trục).

Ưu điểm của động cơ BLDC

Một động cơ BLDC với ba cuộn dây trên stator sẽ có sáu dây điện (hai cho mỗi cuộn dây) mở rộng từ các cuộn dây này.với ba dây còn lại kéo dài từ cơ thể động cơ (ngược lại với hai dây kéo dài từ động cơ chải được mô tả trước đây). Wiring trong vỏ động cơ BLDC phức tạp hơn đơn giản là kết nối các đầu cuối dương và âm của pin điện;chúng ta sẽ xem xét kỹ hơn về cách các động cơ này làm việc trong phiên thứ hai của loạt bài nàyDưới đây, chúng tôi kết luận bằng cách xem xét những lợi thế của các động cơ BLDC.

Một lợi thế lớn là hiệu quả, vì các động cơ này có thể điều khiển liên tục ở lực xoay tối đa (cối xoắn).đạt được mô-men xoắn tối đa chỉ tại một số điểm nhất định trong quayĐể một động cơ chải để cung cấp mô-men xoắn giống như một mô hình không chải, nó sẽ cần phải sử dụng nam châm lớn hơn.

Ưu điểm lớn thứ hai liên quan đến ưu điểm đầu tiên là khả năng điều khiển. Động cơ BLDC có thể được điều khiển, sử dụng các cơ chế phản hồi, để cung cấp chính xác mô-men xoắn và tốc độ quay mong muốn.Điều khiển chính xác sẽ làm giảm tiêu thụ năng lượng và sản xuất nhiệt, và trong trường hợp động cơ chạy bằng pin kéo dài tuổi thọ pin.

Động cơ BLDC cũng cung cấp độ bền cao và tạo ra tiếng ồn điện thấp, nhờ không có bàn chải.các bàn chải và bộ chuyển đổi bị mòn do tiếp xúc liên tục, và cũng tạo ra tia lửa khi tiếp xúc.là kết quả của những tia lửa mạnh mẽ mà có xu hướng xảy ra tại các khu vực mà các bàn chải đi qua các khoảng trống trong bộ chuyển đổiĐây là lý do tại sao động cơ BLDC thường được coi là tốt hơn trong các ứng dụng quan trọng để tránh tiếng ồn điện.

Ứng dụng lý tưởng cho động cơ BLDC

Chúng tôi đã thấy rằng động cơ BLDC cung cấp hiệu quả cao và khả năng điều khiển, và rằng họ có một cuộc sống hoạt động lâu.chúng được sử dụng rộng rãi trong các thiết bị chạy liên tụcChúng đã được sử dụng từ lâu trong máy giặt, máy điều hòa không khí và các thiết bị điện tử tiêu dùng khác; và gần đây, chúng đang xuất hiện trong quạt,khi hiệu suất cao của chúng đã góp phần giảm đáng kể mức tiêu thụ điện.

Chúng cũng được sử dụng để điều khiển máy hút bụi.một sự thay đổi trong chương trình điều khiển dẫn đến một bước nhảy lớn trong tốc độ quay một ví dụ về khả năng điều khiển siêu cao được cung cấp bởi các động cơ này.

Động cơ BLDC cũng được sử dụng để xoay ổ đĩa cứng, nơi độ bền của chúng giữ cho ổ đĩa hoạt động đáng tin cậy trong thời gian dài,trong khi hiệu quả năng lượng của họ góp phần giảm năng lượng trong một khu vực mà điều này ngày càng trở nên quan trọng.
